常见问题
UNICORN™ 中的 Evaluation模块包含评估层析结果时所需的基本功能。经典的 Evaluation Classic 模块,功能更加全面,并需要单独的许可证。
相比于 Evaluation 模块,Evaluation Classic 模块拥有以下几个额外的功能,可在Evaluation 模块的 Help 界面 Evaluation vs. Evaluation Classic下找到,如下图1:
- Design of Experiments 功能,DoE 用于以系统的方式找出哪些运行参数影响要运行的流程,以及如何为这些参数找到最优值,以使用最少的运行次数获得更好的实验结果。
- Multi Result Peak Compare 功能,多结果峰图比较用于对不同结果的峰间进行统计比较,例如比较面积、保留率等。
- Evaluation procedures 功能,该功能用于记录和保存结果分析评估过程。该评估过程可以作为方法保存。当运行该方法时,分析评估过程将自动执行。
- Curve operations on the Operations menu 功能,即曲线操作菜单的多个曲线操作功能。 除了峰积分外,还可以执行一些操作。例如,应用数学运算来创建结果目标曲线,偏移保留/振幅以更好地可视化运行之间的差异,平滑曲线以减少噪声或创建直方图。注意: 移位偏移操作在Evaluation 模块中可用。

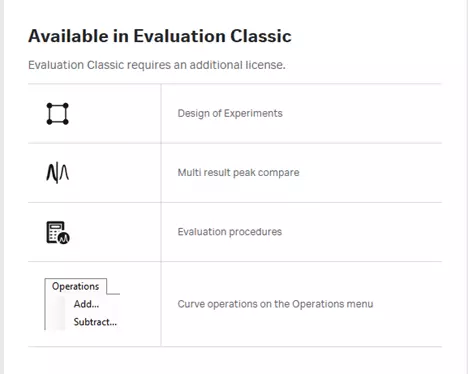

图 1 Evaluation Classic模块额外功能
您也可通过Cytiva官网UNICORN 7页面 UNICORN™ 7 | Cytiva (cytivalifesciences.com)下载查看 Evaluation Manual 手册查询详细信息。
备注:今后新添加的功能会基于 Evaluation,详情请查看官网说明。
在 Evaluation 界面导航栏点击 Results 切换至结果列表窗口,选择并打开想要分析的结果,进入具体的结果分析界面,在导航栏中选择 Axes → Right Unit,选择所需显示的右Y坐标即可(还可进一步选择 Secondary Right Unit),如图1所示。请注意,若此时图中没有显示该数据曲线,则需先在软件右侧的 Curve Selection 中,将该数据曲线选中,再去选择右Y参数。
图 1 Evaluation模式下双Y坐标的设置
如想了解 Evaluation Classic 中如何显示双Y坐标,请点击此链接。
UNICORN™ 7.6及之前版本的UNICORN™的 Evaluation 不能导出PDF 报告,但是UNICORN™ 7.7及以上版本能够导出PDF 报告。
在 Results 中找到并双击打开目标实验结果。
图 1 打开实验结果
图 2选择报告中预显示内容及结果显示布局
在图2方框中设置结果显示的布局及报告中预显示的内容。也可以按照图3中所示勾选报告模板按钮,并选择预设的报告模板打印。
图 3 自定义报告模板
如图4所示,在 Printer 处选择 Microsoft Print to PDF 或者Adobe PDF,利用虚拟打印机将结果以PDF格式输出,点击 Print 进行打印,选择合适的位置储存结果。
图 4虚拟打印生成PDF报告
如想了解 Evaluation Classic 中如何导出PDF报告,请点击此链接。
- 在包含实验结果的一台电脑上启动 UNICORN™ 软件打开 Evaluation 窗口,点击 Results;
- 选中需要对比曲线的实验结果 (也可比较2个以上实验结果) 后,点击 Compare;
图 1 打开需要比较的结果
- 如果不同的实验结果与当前使用的 UNICORN™ 软件属于同一版本,点击Continue;若版本不同则点击 Upgrade → OK;
图 2 确认版本
- 随后会进入 New Comparison 界面,即可显示不同实验结果曲线的对比;
图 3 不同曲线比较
- 如有其他需要比较的参数曲线,可以在右侧 Curve Selection 进行选择
图 4 其他曲线比较
如想了解 Evaluation Classic 中如何对比不同结果文件的曲线,请点击此链接。
UNICORN™能够打开同版本或更低版本的UNICORN™结果,反之不成立。例如UNICORN™ 7.6能够打开UNICORN™ 7.3的结果,但是不能打开UNICORN™ 7.8的结果。
电子签名以电子形式所含、所附用于识别签名人身份并表明签名人认可其中内容的数据。
使用方法:如需对结果进行签名,点击 File → Sign Result…,在弹出的对话框的 Sign result 选项框中之后输入相应的信息之后点击 OK 即可完成签名。对话框显示了目前的用户信息,也可以选择其他用户。如果选择了新的用户名必须输入相应的用户密码。
注意:Lock 是默认勾选的状态,会将结果锁定避免进行其他修改。
在UNICORN™中可以直接导出包括多个结果文件的文件夹和单独的结果。单独的结果可以以完整结果、数据点、图片等格式导出。
- 导出文件夹
在导航栏 Home 下选择想要导出的文件夹,在导航栏中点击 File → Export → Export Folder… ,选择要保存的位置,点击 Save 保存文件。导出的文件夹为.UFol格式,同时生成一份导出报告(Export Report),导出的文件夹仅支持在UNICORN™上打开。 - 导出完整结果
打开想要导出的结果,在导航栏中点击File → Export → Export… ,即可导出.zip文件,此文件仅支持导入UNICORN™软件中进行查看评估。 - 导出数据点(曲线)
打开想要导出的结果,选择显示想要导出的曲线(如果该线进行了积分,则在导出结果时,会多出一组积分基线数据),在导航栏,点击 Home → Export Data,即可导出.csv文件。 - 仅导出图片
打开想要导出的结果,在导航栏点击 Home → Presentation,曲线图(如图1)以演示幻灯片格式图片出现在剪切板中,可进行粘贴操作。
图 1以演示幻灯片格式导出的曲线图结果示意图
打开想要导出的结果,在导航栏点击 Home → Window,曲线图(如图2)以屏幕尺寸出现在剪切板中,可进行粘贴操作。
图 2以屏幕尺寸导出的曲线图结果示意图
如想了解Evaluation Classic中如何导出实验结果,请点击此链接。

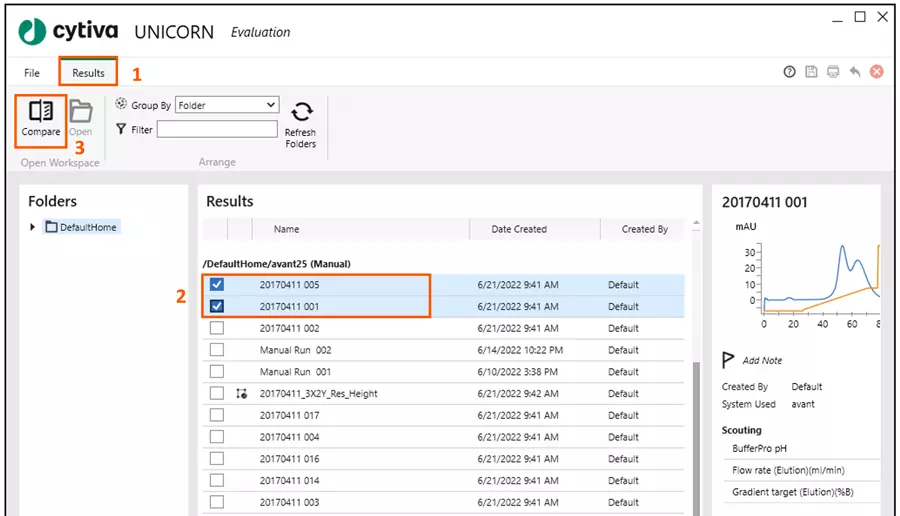

如图1所示,在 Evaluation 界面点击 Results,选择待对比的层析结果,点击 Compare,待对比结果显示在同一图谱中,如图2所示。
图 1 Evaluation 层析图谱对比
图 2层析结果对比图-Overlay
若想在同一界面上独立显示两个色谱结果,可以点击 Tile 完成,两图谱显示结果如图3所示。
图 3层析结果对比图-Tile
如想了解 Evaluation Classic 中如何对比不同结果文件的层析图谱,请点击此链接。
蛋白的消光系数可通过各种工具网站计算得到,如ExPASy(https://web.expasy.org/protparam/)

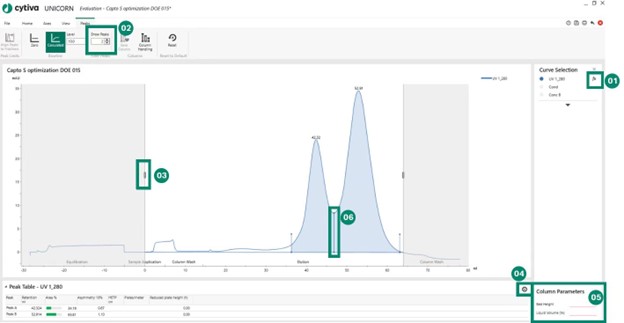

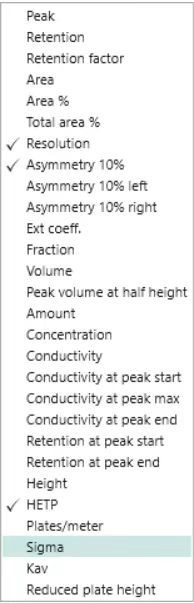

使用UNICORN™软件时,对于有收集操作的结果文件,在 Evaluation 界面,会自动积分各个峰面积,在 Peak Table-Ext coeff.可以直接键入对应的消光系数。即可自动计算蛋白含量(Amount)和浓度(Conc.),具体步骤如图1所示:
图1 Evaluation自动计算蛋白浓度
如想了解 Evaluation Classic 中如何根据消光系数计算各组分的蛋白含量和浓度,请点击此链接。
