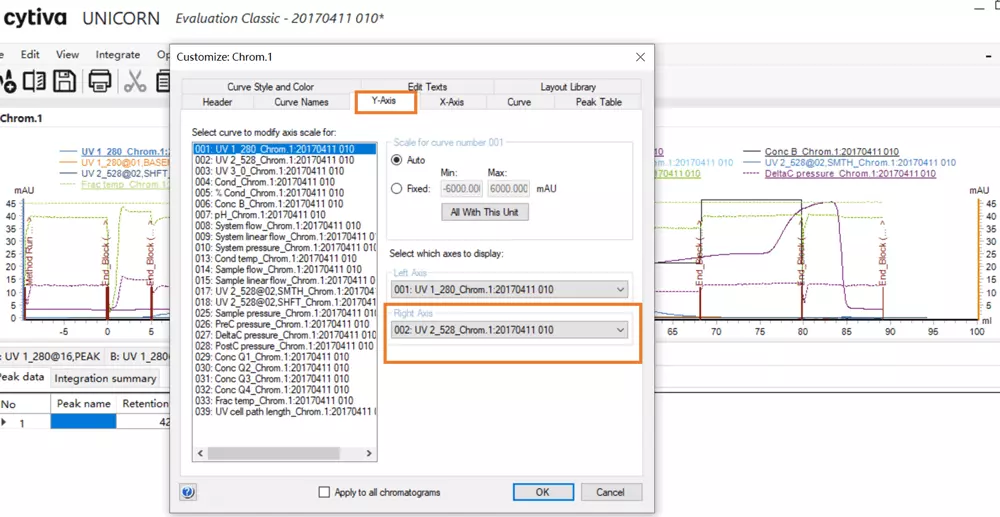

在 Evaluation Classic 界面，打开想要分析的结果，在色谱图区域，右键单击 Customize… 弹出 customize :chrom.1 窗格，点选 Y-Axis ，切换到 Y-Axis 设置界面，在 Right Axis 选框的下拉选项当中选择您所需的右Y坐标即可，如图1所示。请注意，若此时图中没有显示该数据曲线，则需先在 customize :chrom.1 窗格中点击 Curve，切换至 Curve 设置界面，勾选需要分析的数据曲线，再去进行右Y的选择。

图1 Evaluation Classic模式下双Y坐标的设置

如想了解 Evaluation 中如何显示双Y坐标轴，请点击此链接。

UNICORN™ 中的 Evaluation模块包含评估层析结果时所需的基本功能。经典的 Evaluation Classic 模块，功能更加全面，并需要单独的许可证。

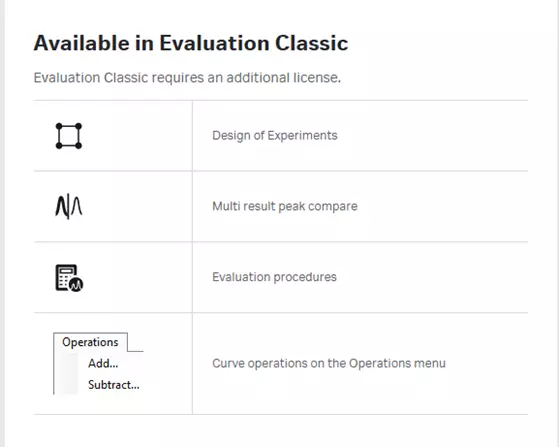

相比于 Evaluation 模块，Evaluation Classic 模块拥有以下几个额外的功能，可在Evaluation 模块的 Help 界面 Evaluation vs. Evaluation Classic下找到，如下图1：

1. Design of Experiments 功能，DoE 用于以系统的方式找出哪些运行参数影响要运行的流程，以及如何为这些参数找到最优值，以使用最少的运行次数获得更好的实验结果。
2. Multi Result Peak Compare 功能，多结果峰图比较用于对不同结果的峰间进行统计比较，例如比较面积、保留率等。
3. Evaluation procedures 功能，该功能用于记录和保存结果分析评估过程。该评估过程可以作为方法保存。当运行该方法时，分析评估过程将自动执行。
4. Curve operations on the Operations menu 功能，即曲线操作菜单的多个曲线操作功能。 除了峰积分外，还可以执行一些操作。例如，应用数学运算来创建结果目标曲线，偏移保留/振幅以更好地可视化运行之间的差异，平滑曲线以减少噪声或创建直方图。
   注意: 移位偏移操作在Evaluation 模块中可用。

图 1 Evaluation Classic模块额外功能

您也可通过Cytiva官网UNICORN 7页面 UNICORN™ 7 | Cytiva (cytivalifesciences.com)下载查看 Evaluation Manual 手册查询详细信息。

备注：今后新添加的功能会基于 Evaluation，详情请查看官网说明。

Procedures 即结果批处理，可以用户自定义录制生成结果处理器，常用批处理包括曲线处理（曲线加减乘除与平滑，积分求导等）、曲线及峰表的导入与导出、数据导出及其他功能。

1. 创建新的 Procedure
   工具栏点击 Procedure → New，弹出如下 Procedure Editor 对话框。
   点击工具栏 Control → Record 或单击 REC 图标开始录制，之后最小化 Procedure Editor 对话框并开始对结果按照步骤进行分析。分析结束后，恢复最小化的 Procedure Editor 对话框，点击工具栏 Control → End record 或单击停止图标 停止录制。点击工具栏选择 File → Save 或 File → Save as 并在弹出的对话框中输入录制的 procedure 的名称 之后点击 OK。该 procedure 即可被保存并可供将来使用。




   REC 图标



   停止图标



   图1 创建新的 Procedure

2. 运行已保存的 Procedure 程序
   点击工具栏 Procedures → Run on Multiple Chromatograms 。从列表中选择 procedure，然后单击 OK 。使用 Browse 按钮查找并选择相应的结果。在按住 Ctrl 的 同时单击鼠标按钮以选择多个项目。 单击 Run 按钮即可完成对所有选定的色谱图执行 Procedure 程序。




   图2 运行已保存的Procedure程序

可以。首先，点击图1工具栏的文件夹标识，在 Result Navigator中找到并双击打开目标实验结果。

图 1 打开实验结果

如图2所示，依次点击File > Report…

图 2输出结果报告

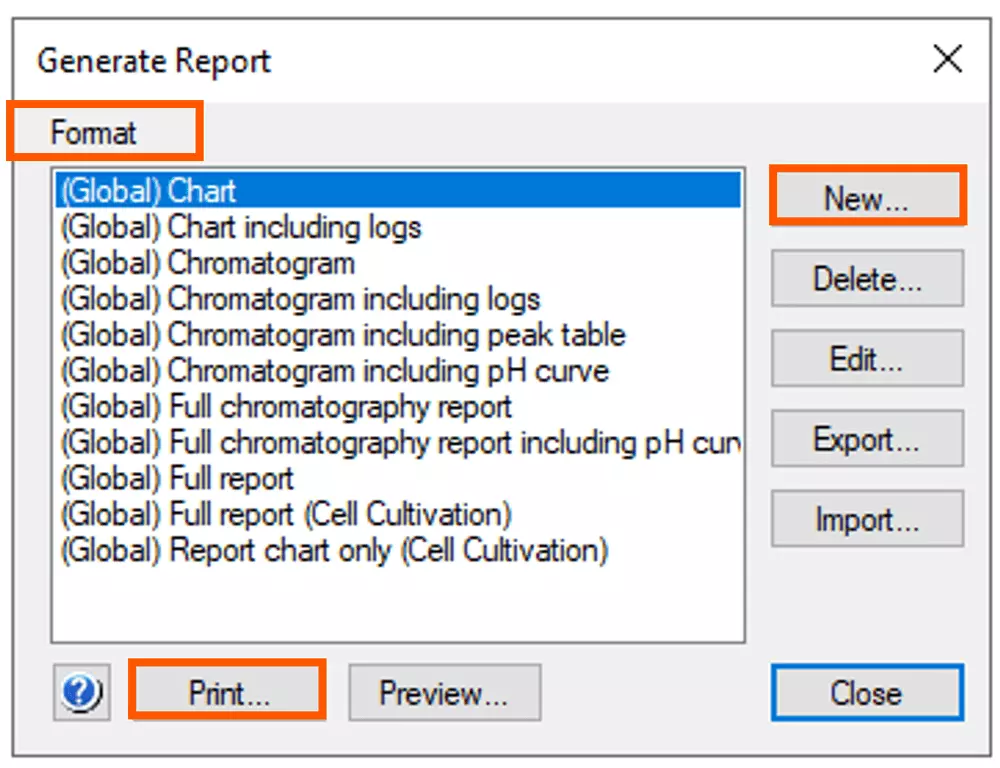

如图3所示，在弹出界面的 Format 中选择包含预输出内容的报告模板，也可以利用 New 按钮新建符合个性需求的报告，点击 Print…。弹出界面中选择 Adobe PDF/ Microsoft Print to PDF，输出PDF格式的文档。

图 3 生成结果报告

图 4选择PDF虚拟打印机

如想了解 Evaluation 中如何导出PDF报告，请点击此链接。

UNICORN™能够打开同版本或更低版本的UNICORN™结果，反之不成立。例如UNICORN™ 7.0能够打开UNICORN™ 6.0的结果，但是不能打开UNICORN™ 7.6的结果。

电子签名以电子形式所含、所附用于识别签名人身份并表明签名人认可其中内容的数据。

使用方法：如需对结果进行签名，点击 File → Sign Result…，在弹出的对话框的 Sign result 选项框中之后输入相应的信息之后点击 OK 即可完成签名。对话框显示了目前的用户信息，也可以选择其他用户。如果选择了新的用户名必须输入相应的用户密码。

注意：Lock是默认勾选的状态，会将结果锁定避免其他修改。

UNICORN™结果可以以多种格式进行导出，可导出格式及操作方法如下：

1. 导出结果图片
   如需将分析结果以图片形式导出，可在曲线窗口中点击右键，点击 Copy to Metafile，之后选择图片保存的位置及名称，点击 Save 保存即可。




   图1 导出结果图片

2. 导出原始数据
   运行结果可以以原始数据形式导出，导出的原始数据为.zip格式，仅能用UNICORN™软件打开，原始数据文件中包含了实验过程所有的信息，包括方法信息、运行记录等。如需导出原始数据，点击工具栏 File → Export → To UNICORN → Entire Result，之后在弹出的对话框选择保存的位置和名称，点击 Save 执行即可。




   图2 导出原始数据

3. 导出曲线数值
   如需导出色谱图数值自己作图，可以点击工具栏 File → Export → Externally → Curves，在弹出的窗口中勾选需要导出数据的曲线，点击 Select，勾选后点击 Export，在弹出的对话框中选择数据存储路径、文件名，点击 Save ，曲线数值数据即可保存为.asc格式文件，该文件可用 Excel 等软件打开。




   图3 导出曲线数值

4. 生成报告
   运行结果可以直接打印或导出报告，具体操作方法为，点击工具栏 Report 图标 ，弹出的 Generate Report 对话框选择需要导出的报告格式并点击 Preview 预览。此时弹出 Customize Report 界面，如下图，如希望对 Report 的格式进行编辑，也可以点击该界面 Edit Mode 选项，对格式进行编辑完成报告的编辑后，可点击工具栏 File → Save as PDF 保存。如电脑有连接打印机，也可以点击 File → Print 打印报告。




   Report图标



   图4 生成报告

如想了解 Evaluation 中如何导出实验结果，请点击此链接。

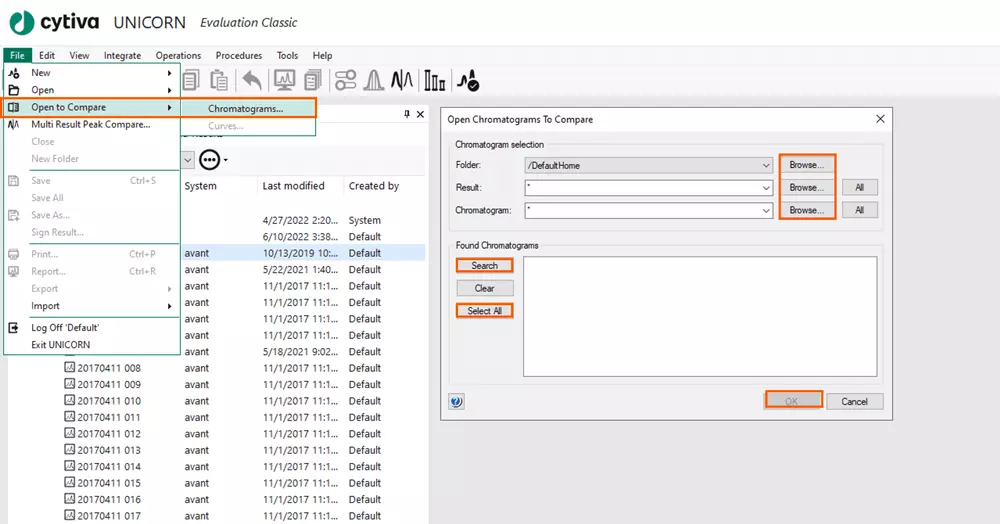

如图1所示，打开待对比的层析图谱，点击 Browse…，选择待对比结果所在路径，依次点击 Search → Select All → OK 打开待对比图谱，待对比结果如图2所示

图 1 Evaluation Classic 层析图谱对比

图 2 Evaluation Classic 层析图谱对比结果

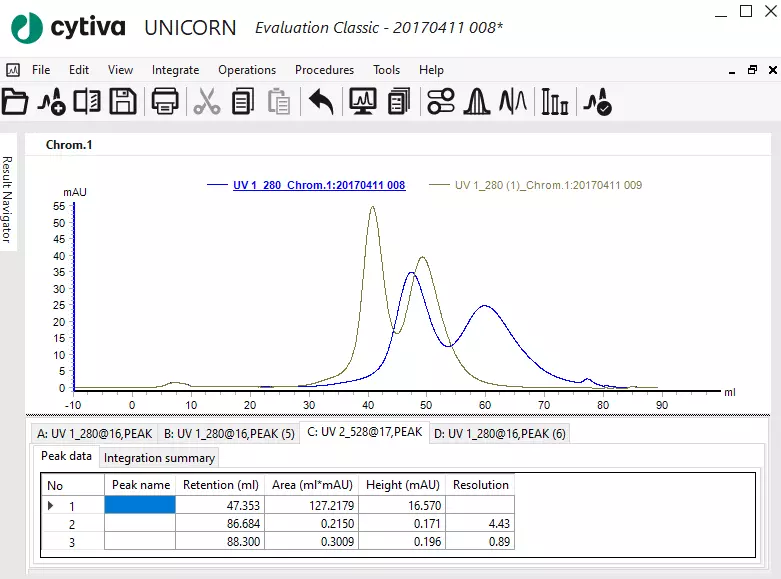

如图3，依次点击工具栏 View → Tile All Chromatograms，可将两个色谱图显示在同一窗口中进行比较，结果如图4所示。

图 3 同一窗口显示待对比图谱

图 4 同一窗口的待对比图谱

如想了解 Evaluation 中如何对比不同结果文件的层析图谱，请点击此链接。

如图1所示，按照顺序点击命令，Open → Result Navigator Crtl+O 打开一个层析结果,如图2所示。

图 1 打开Result Navigator并选中要比较的层析结果

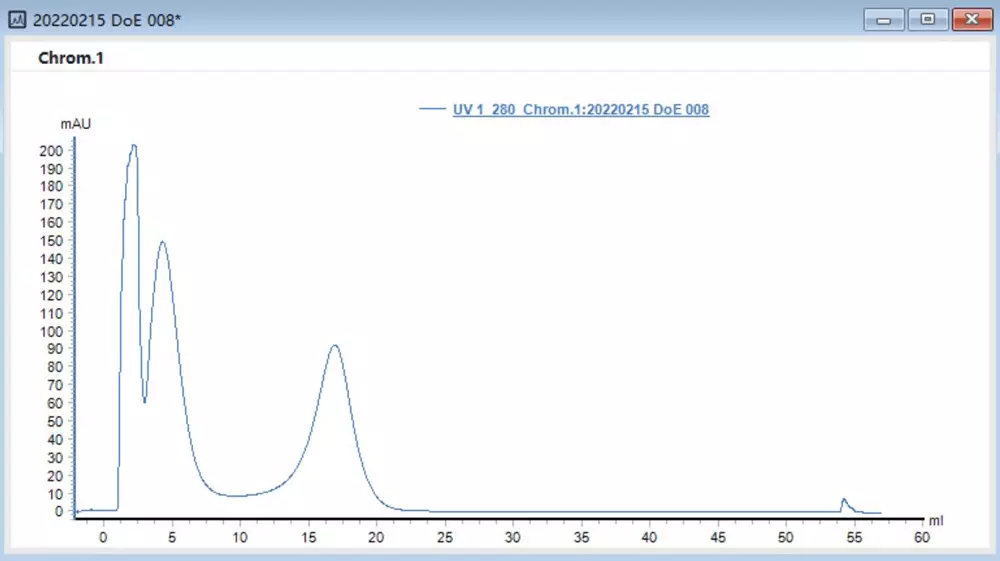

图 2单个结果目标曲线

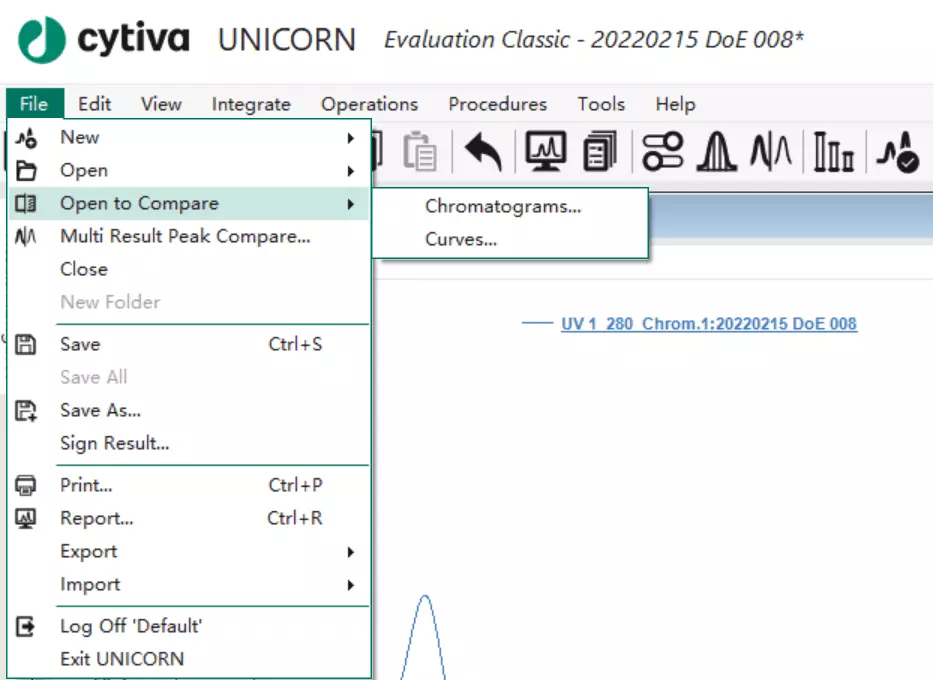

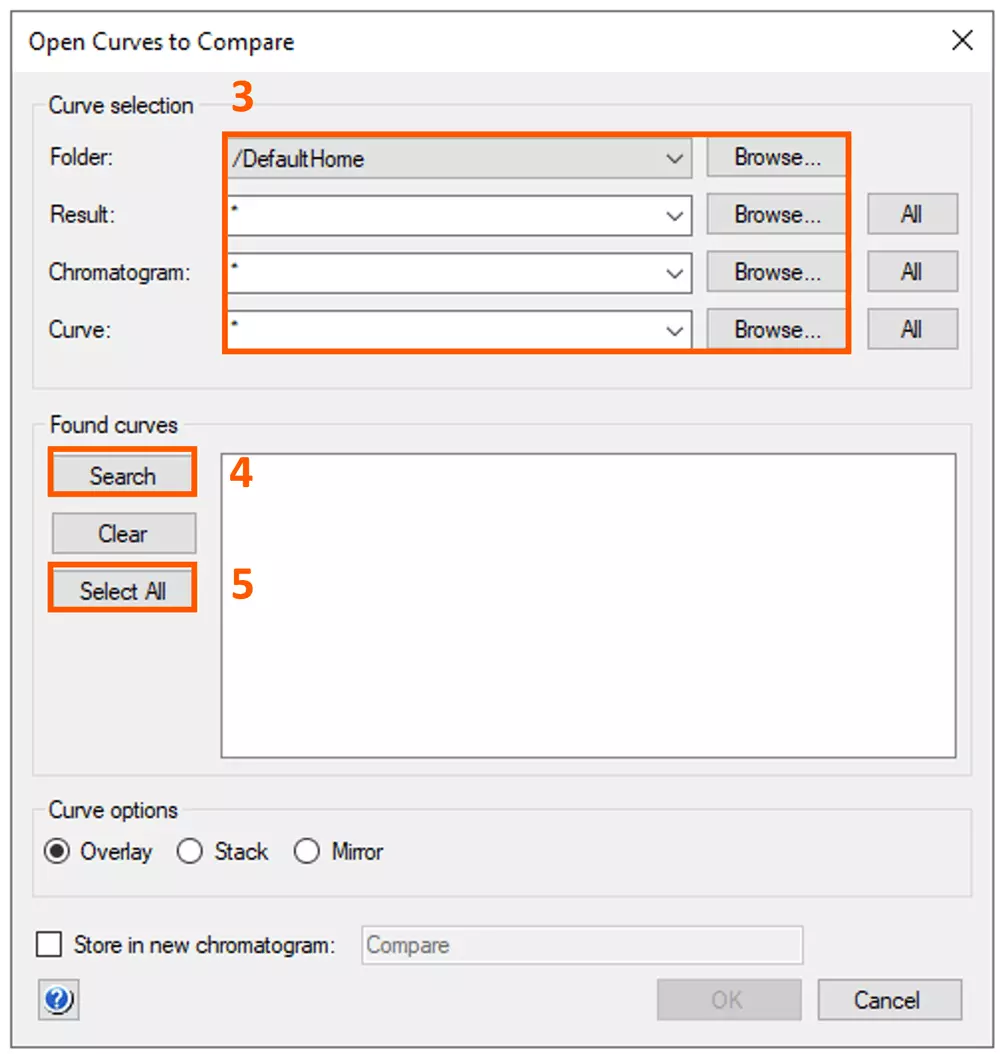

如图3所示，依次点击工具栏 File → Open to Compare → Curves…，在弹出的对话框中点击 Browse… 寻找需要比对的结果，在 Curve Selection 中选择待比较的曲线，并依次点击 Search → Select All 选中曲线，如图4。

图3 打开需要对比曲线的文件

图4选择多图谱曲线

在 Curve options 中选择待比较曲线显示的方式，点击 OK 完成曲线对比，结果如图5所示。

图 5 Evaluation Classic层析结果曲线比较

如想了解 Evaluation 中如何对比不同结果文件的曲线，请点击此链接。

蛋白的消光系数可通过各种工具网站计算得到，如ExPASy（https://web.expasy.org/protparam/）

使用UNICORN™软件时，对于有收集操作的结果文件，可在 Evaluation Classic 界面中执行 Operation → Fraction Histogram…，在 Ext. coef. 选项下输入消光系数（Ext.coef.），即可自动计算蛋白含量（Amount）和浓度(Conc.)，具体步骤如图1所示：

图 1 Evaluation Classic自动计算蛋白浓度

如想了解 Evaluation 中如何根据消光系数计算各组分的蛋白含量及浓度，请点击此链接。

1. 在包含实验结果的一台电脑上启动UNICORN™软件打开 Evaluation Classic 窗口，打开一个需要导出报告的实验结果。点击 File → Report… 或点击工具栏上的 Report 图标；




   图 1生成报告

2. 在弹出 Generate Report 窗口可以选择不同的报告格式。比如希望导出仅含层析图谱的报告可以选择 Chromatogram；希望导出含层析图谱及运行日志 Run Log 的报告可以选择 Chromatogram including logs 等；




   图 2选择生成报告的格式

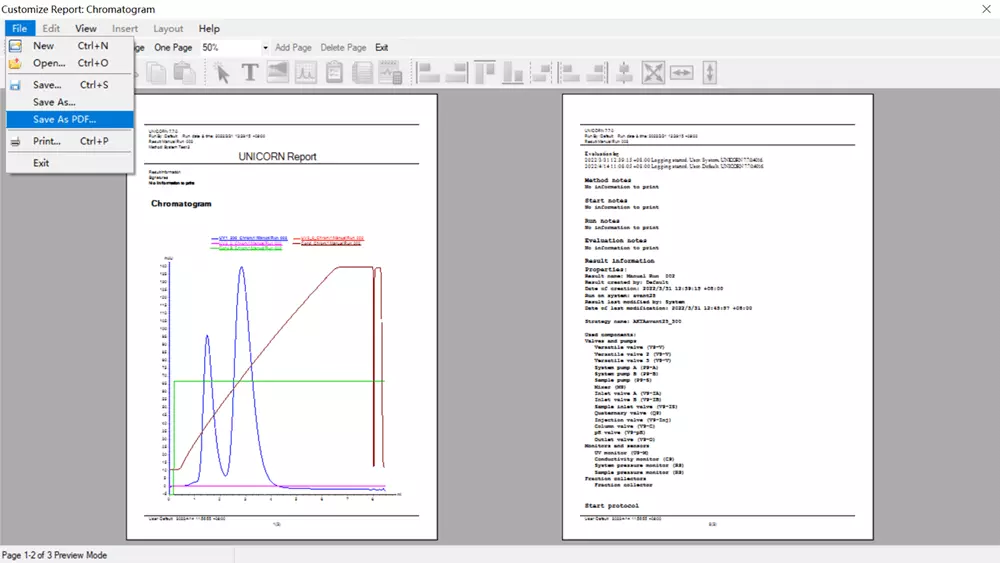

3. 选择好格式后可以选择 Print… 直接打印报告，或 Preview… 预览报告。在预览状态下可以选择 File → Save as PDF… 将报告导出；




   图 3 保存为PDF文件导出报告

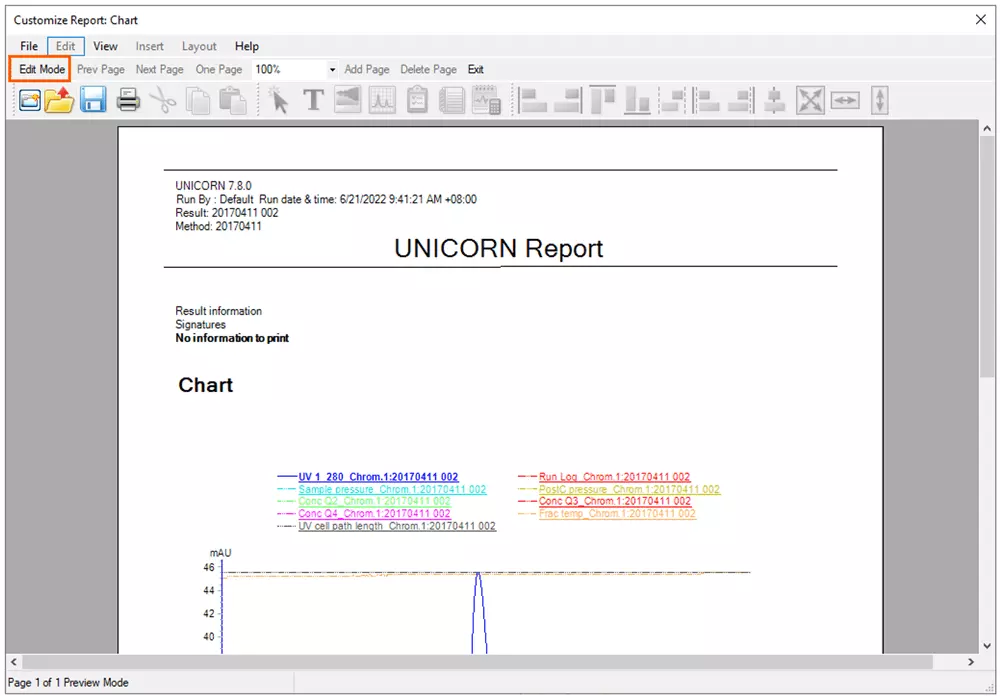

4. 如有希望输出的格式进行个性化调整，可以在工具栏点击 Edit Mode 完成；




   图 4 编辑模式

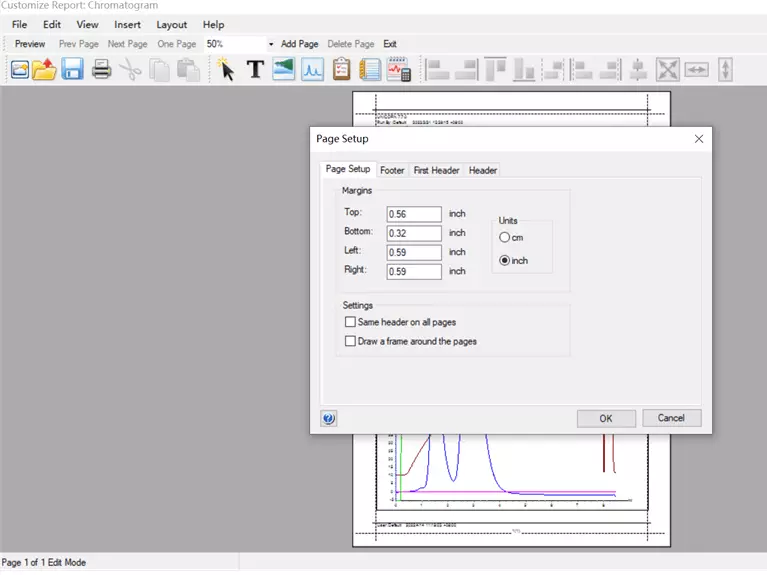

5. 在 Edit Mode 窗口下，点击Edit → Page Setup 可以进行页面版式的调整；




   图 5 页面版式的调整

6. 点击 Insert，可以插入文字，图谱，方法文本，运行日志等进行报告内容的调整。还可以点击工具栏的 Add Page 和 Delete Page 来增加和删除报告页数；




   图 6 报告内容的调整

7. 调整好报告格式后，点击 Preview 回归预览界面，选择 File → Save as PDF 对调整后的报告导出或 File → Print 打印报告。




   图 7 调整格式后导出报告

需要在 Evaluation Classic 界面右键 Customize → X-Axis，勾选并在 Adjust retention zero injection number 选择需要的第n次上样，第n次上样坐标即为横坐标。

图1 横坐标设置

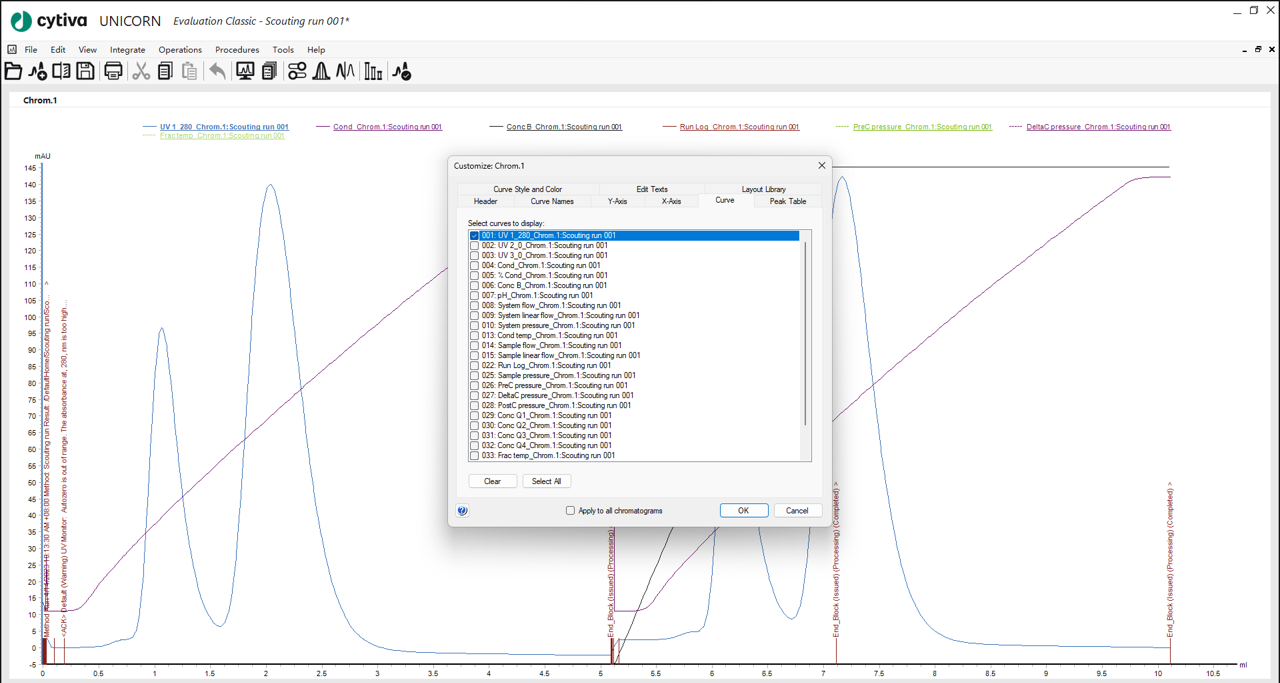

在Evaluation Classic界面，打开想要分析的结果，在色谱图区域，右键单击Customize…弹出customize :chrom.1 窗格，取消或选中要显示的曲线名称，如图1：

图1 选择自定义曲线名称

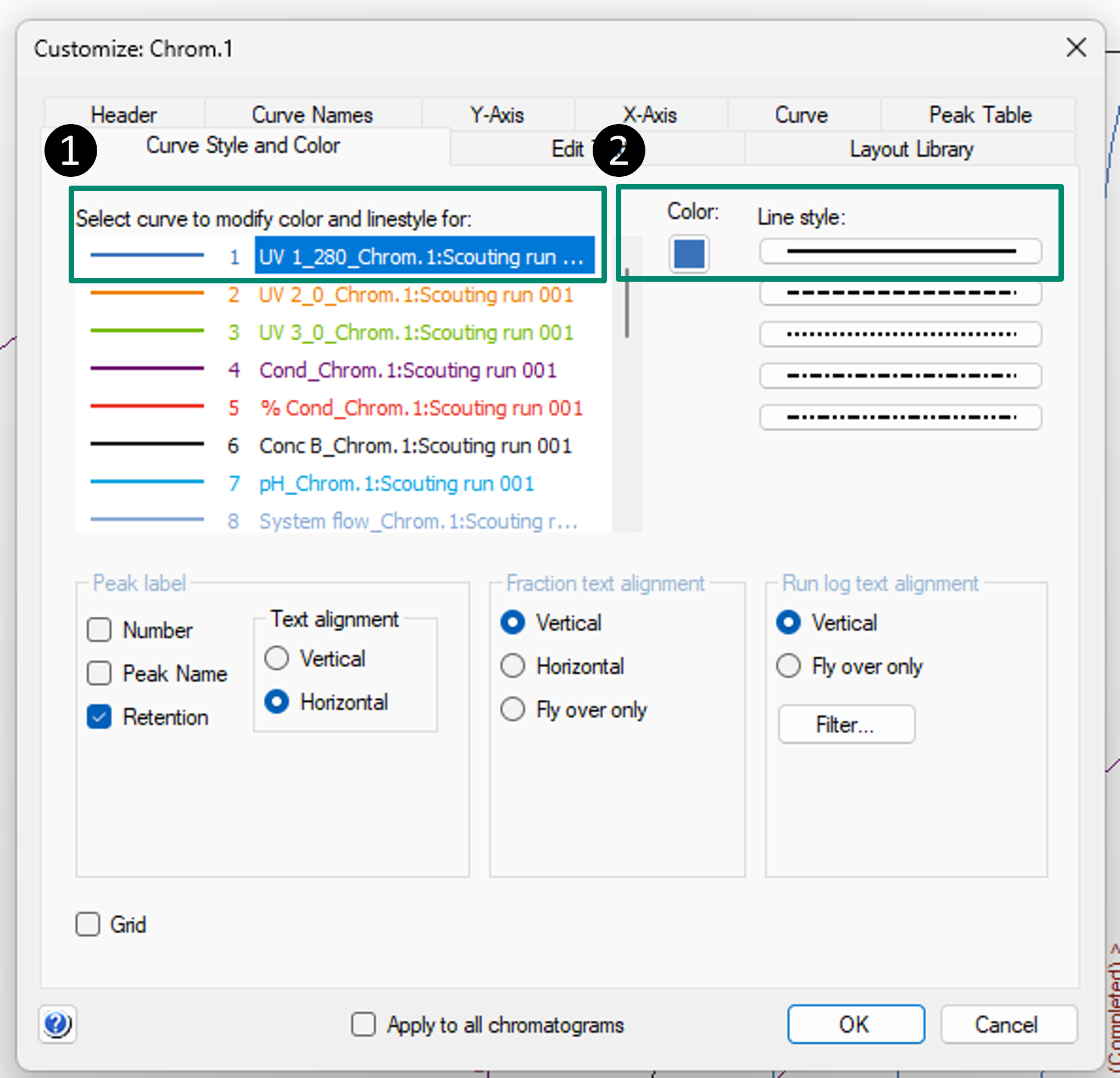

点选Curve Style and Color，切换设置界面，即可在此设置想要显示的曲线类型和图例，如图2所示。此处以仅显示紫外曲线为例介绍：Select curve to modify color and linestyle for:选中1 UV 1_280_ Chrom.1:xiangjie empty loop with 002，然后设置对应的Color 和Line style。

图2 Evaluation Classic模式下显示曲线和图例的设置

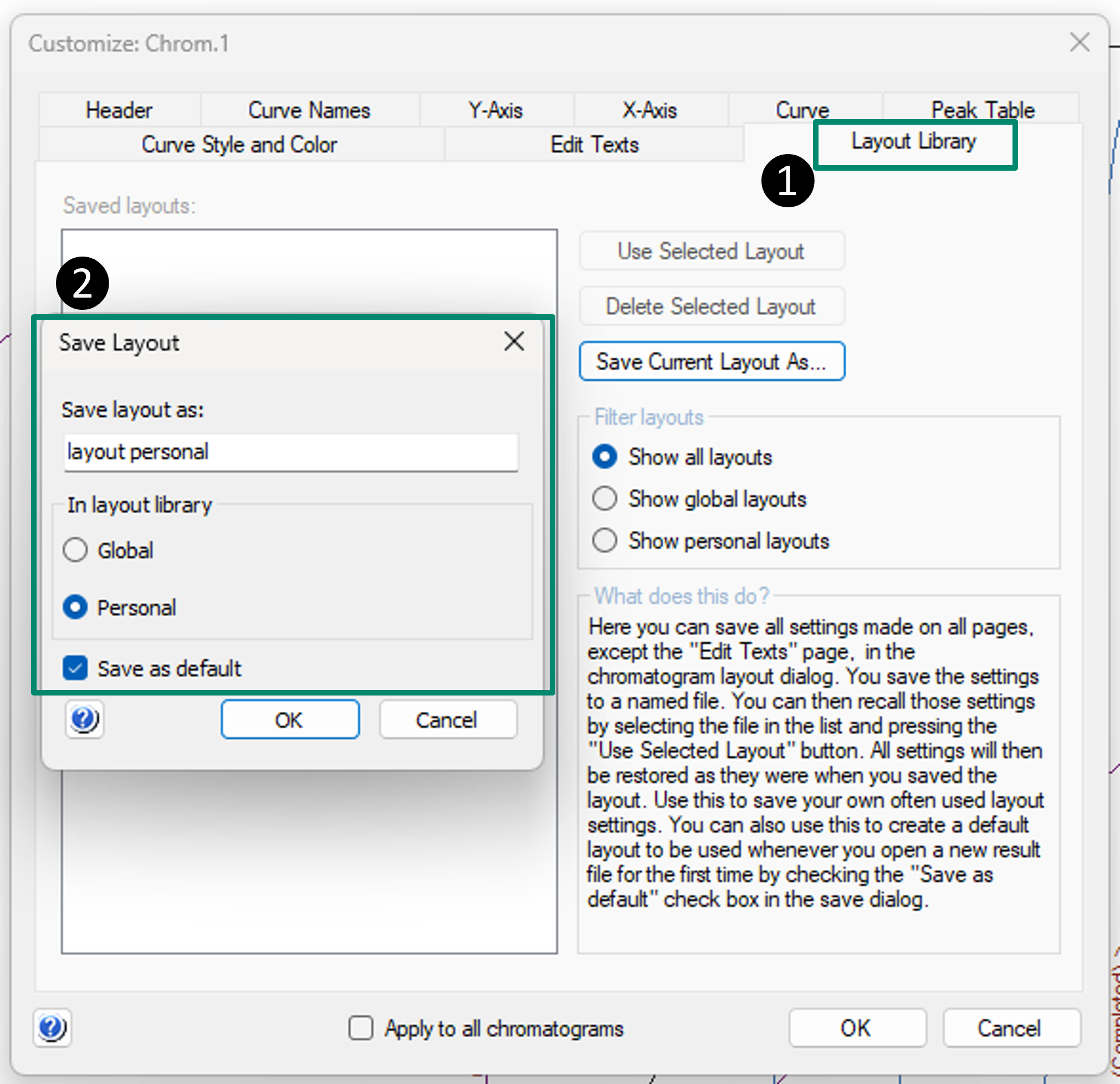

然后选中Layout Library窗格，点击Save Current Layout As…,在弹出的对话框Save Layout中将当前的显示保存想要的显示名称，可选为全局（Global）模式和当前用户（Personal）两种模式。若要将所有的结果均显示成此种显示模式，请勾选Save as default。

图3 Evaluation Classic模式下自定义显示曲线和图例的保存

注意：Apply to all chromatograms是当前结果存在多个色谱图时，可将此应用到所有色谱图。

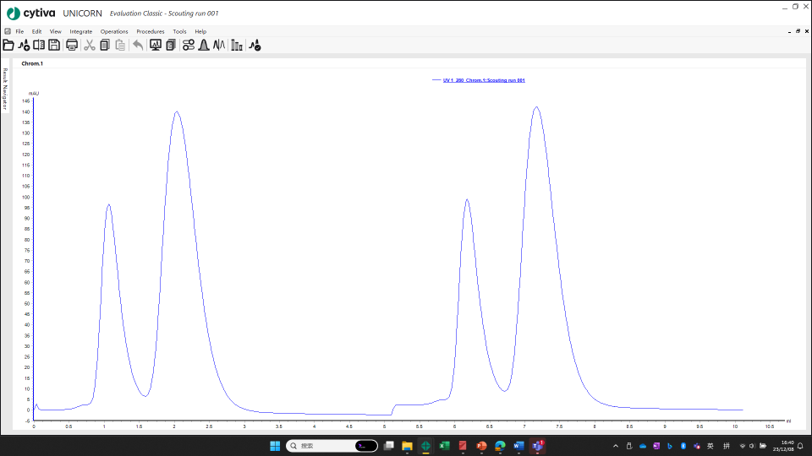

最终打开结果显示如图4，可切换至其他结果查看默认显示曲线和图例，此设置对一台电脑控制多台UNICORN的其他账号无效（即仅对当前用户有效）且已修改并保存过的结果无效。

图4 Evaluation Classic模式下自定义显示曲线示例
